污水處理工程中控制系統

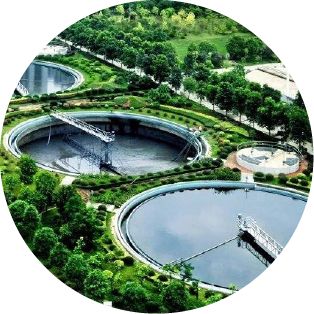

城市的發展離不開對生活污水和工業廢水的正確處理。在污水處理過程中，可根據污水的組份選擇對應的工藝流程，使污水凈化后達到排放標準。在各類污水處理廠中均采用了PLC或DCS控制系統，實現各工藝流程的準確控制和故障情況下的故障處理等。

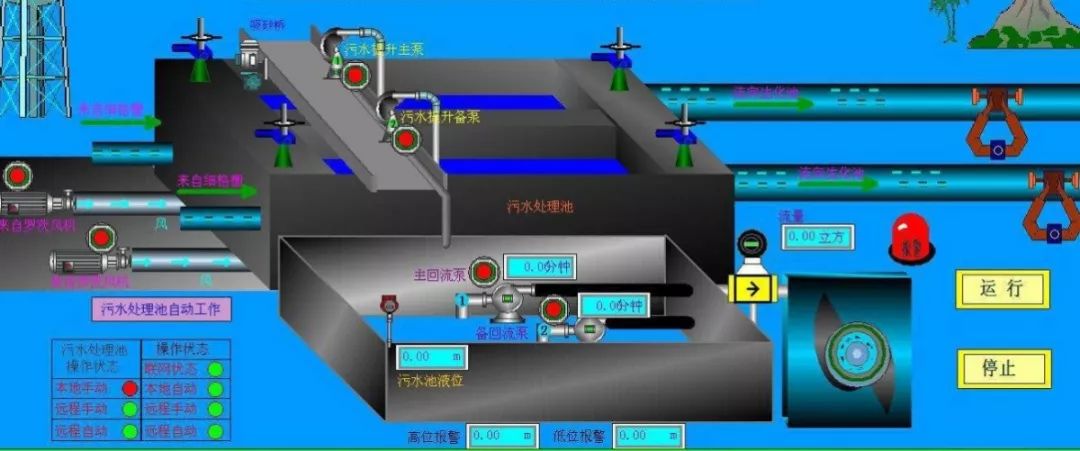

自控回路主要由監測系統、通信系統、PLC/DCS控制系統及檢測儀表組成，實現對污水處理的工藝流程進行分散控制、集中管理。但在控制系統日常運行過程中，經常會受干擾的影響而出現誤動作，通訊異常，數據錯誤等故障，嚴重的會引起設備停車。

PLC控制系統中的干擾主要來源有哪些？

1 來自空間干擾

由電力、雷電、雷達、高頻感應加熱設備等產生的空間輻射干擾，通過空間輻射對線路上產生出虛假信號，從而對現場設備產生干擾。

2 來自供電網絡干擾

控制系統的供電電源一般由市電提供，由于市電覆蓋范圍廣，會將電網內部的變化，開關操作浪涌、大型電力設備啟停、交直流轉動裝置引起的諧波、電網短路暫態沖擊等形成的干擾均通過供電線路耦合影響PLC的供電電源端，從而對控制系統的穩定性造成不利影響。

3 來自接地系統混亂干擾

接地是提高電子設備電磁兼容性（EMC）的有效手段之一。正確的接地，既能抑制電磁干擾的影響，又能抑制設備向外發出干擾。而錯誤的接地，反而會引入嚴重的干擾信號，使PLC系統將無法正常工作。

4 來自信號線引入的干擾

在污水處理廠現場，現場傳感器信號到控制室之間通常有幾十至幾千米的距離，信號線纜在傳輸測量信號的同時，不可避免地受到外部環境的干擾信號侵入，包括傳感器或變送器供電電源上的噪聲，空間電磁輻射在線纜上耦合出的虛假信號，這些干擾信號會通過線纜直接傳輸至控制系統的IO卡件，直接對控制系統的信號采集和控制產生嚴重不利影響。

影響PLC控制系統的干擾因素還有很多，它是整個系統可靠運行的關鍵，為提高設備抗干擾能力，我們需要配備信號隔離器，來有效增強系統的抗干擾能力。

為什么PLC控制系統需要信號隔離器？

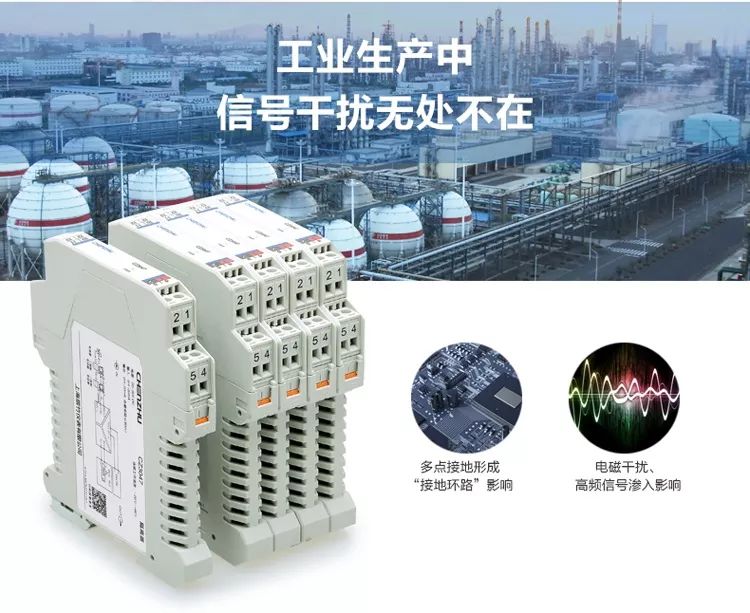

信號隔離器采用電源，輸入和輸出三端隔離技術，打破干擾地環路，消除干擾信號通過IO卡件形成接地回路，從而保證控制信號的純凈和穩定。同時信號隔離器自身具有較強的濾波功能，在自身受到強干擾的情況下，抑制干擾信號的傳播，保障信號的穩定。

因而在現場儀表和控制系統中間采用信號隔離器，可有效解決現場干擾對控制系統的不利影響，是污水處理自控回路抗干擾的有效措施之一。

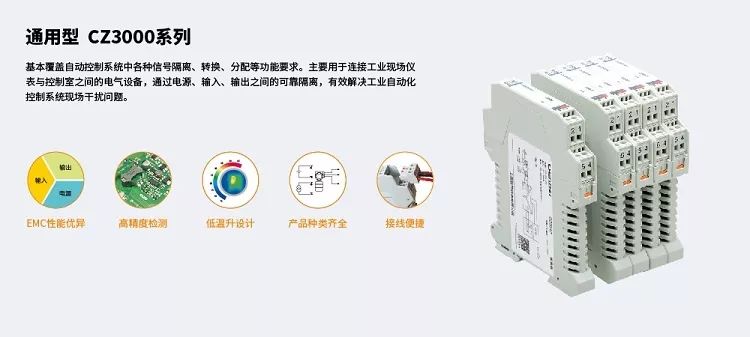

辰竹信號隔離器特點

1）輸入，輸出，電源三端隔離，可同時解決多種干擾。

2) 系列豐富，種類齊全，抗干擾同時可做信號放大器，信號分配器和配電器使用，功能全面，性能穩定。

3) 使用方便，即插即用。

4）可大量減輕設計人員、系統調試人員工作量，即使復雜的系統在普通的設計人員手里，也會變得非常穩定可靠。

====================
