MEMS 設備是日常生活的一部分，應用于從智能手機到汽車再到戰斗機等各種系統。由于應用的多樣性，MEMS 設備的數量和相關收入可能非常可觀。

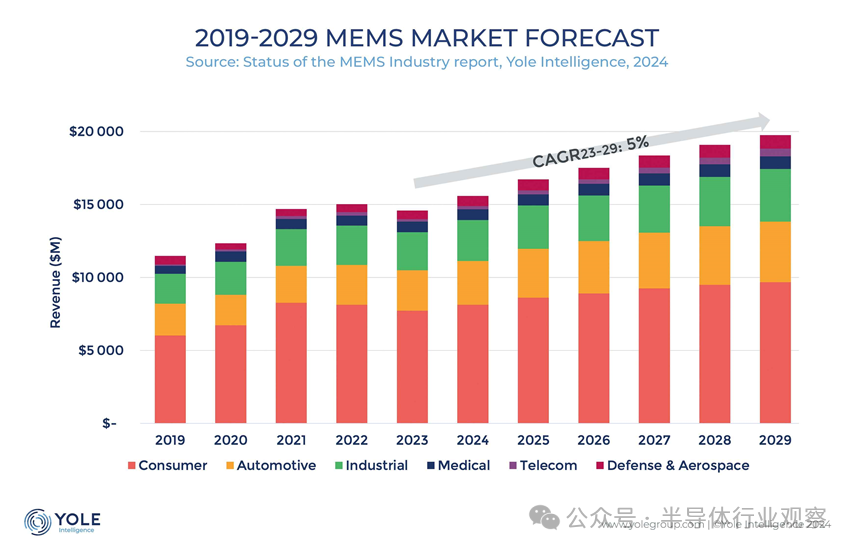

2023 年，MEMS 行業規模降至 1460 萬美元（同比下降 3%），主要原因是消費電子產品和經濟周期的低迷。盡管今年對于 MEMS 行業來說相對艱難，但我們預計市場將在 2024 年再次增長。事實上，2024 年的出貨量將接近 340 億臺（同比 9%），總收入達到 156 億美元。就長期增長而言，我們看到 MEMS 設備的吸引力不斷增長，這主要受到所有終端市場的大趨勢的推動——消費電子設備的傳感器化、汽車的自動駕駛和舒適性、工業 4.0、人工智能的出現等。

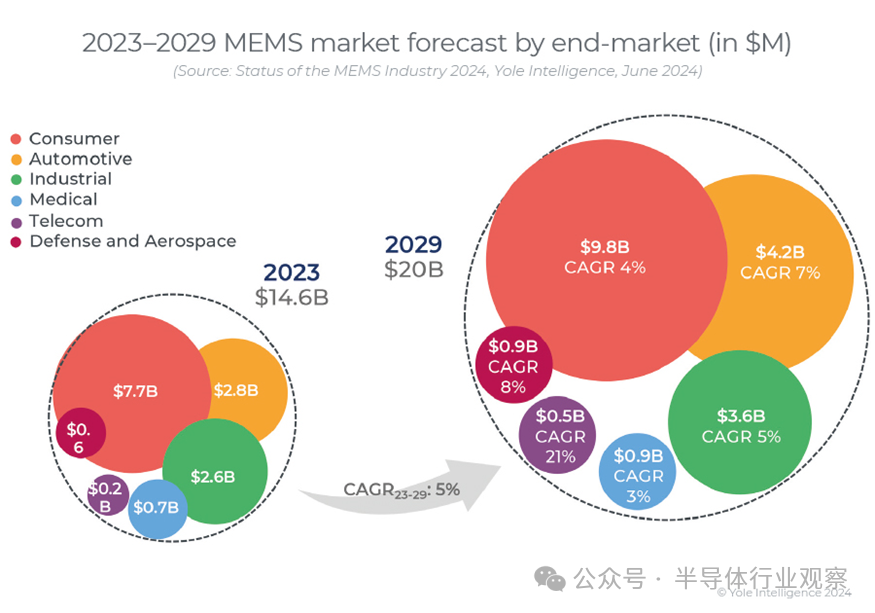

因此，我們預計 2023-29 年（收入和銷量）復合年增長率將達到 5%，到 2029 年銷量將達到近 430 億臺，收入將達到 200 億美元。
風雨過后，地平線是否更加光明？
盡管有幾家公司今年表現不錯（主要是因為他們獲得了新的設計勝利，或者因為他們設法以某種方式增加了市場份額），但 2023 年對于 MEMS 公司來說是艱難的一年。消費低迷影響了終端系統需求，供應鏈中的高庫存水平造成供應不平衡，汽車終端市場也出現下滑。此外，客戶層面的庫存迫使傳感器制造商降低生產水平，降低了代工廠的利用率，從而降低了銷售額。

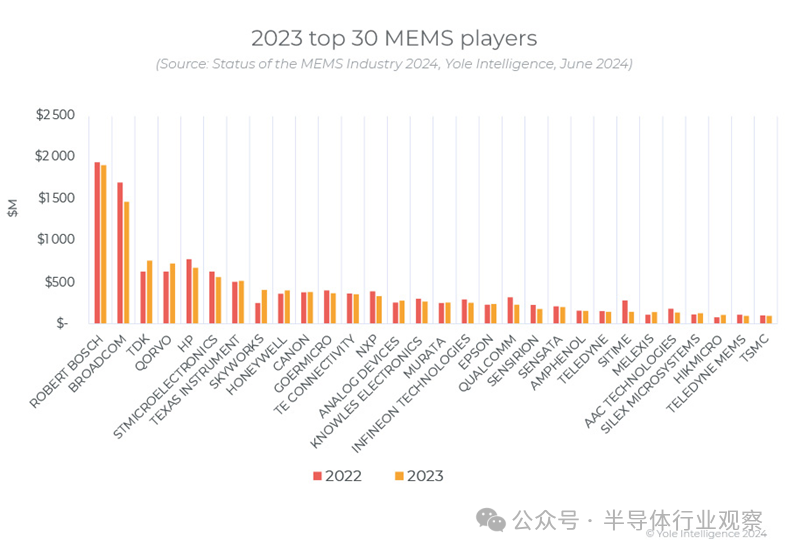

從廠商來看，博世、意法半導體和 TDK 三巨頭繼續領跑 MEMS 傳感器市場，而博通和 Qorvo 則領跑 RF MEMS 市場。博世保持相對穩定的營收，而 TDK 的增長速度超過市場，抵消了意法半導體的下滑。博通在蘋果的 FBAR 業務中失去了很大一部分份額，而 Qorvo 憑借其 BAW SMR 奪回了一部分業務。
去年，代工業務也相對平穩，同比下降了 1%。大多數傳感器制造商減少了訂單，原因是其傳感器在頂級/終端系統層面的需求下降，或因為渠道庫存過高。不過，全球范圍內，進入 MEMS 行業的參與者不斷增加，新設計和新技術的出現抵消了這一下降。
西方公司仍處于領先地位……但能持續多久呢？
就整體生產水平而言，我們估計 2023 年 MEMS 行業已處理了近 400 萬片晶圓，預計 2029 年產量將增長到 500 萬片。
從地理分布來看，我們認為近 60% 的制造業在西方國家（北美和歐洲）加工，約 19% 的制造業在日本加工，其余的制造業在大中華區和東南亞（馬來西亞和新加坡）加工。盡管制造業回流趨勢明顯，但未來幾年，中國大陸的制造業份額仍將增長……
MEMS 公司和代工廠數量的不斷增長，導致當?shù)爻霈F(xiàn)嚴重的供應過剩，目前正扼殺大多數參與者的利潤。如果需求不能迅速回升，我們是否應該預計會有更多中國公司破產或停止 MEMS 活動？或者這會導致中國生態系統進一步整合？這些公司中有多少將獲得生存所需的資金支持？
MEMS過去20年的創新和增長
克服全球經濟衰退，MEMS 市場規模有望在 2028 年增長至 200 億美元，因為 MEMS 可幫助消費品、汽車和其他行業的 OEM 優化其系統的成本、尺寸和性能。
在接下來的文章中， Yole Intelligence 的Pierre Delbos和Pierre-Marie Visse以及Yole SystemPlus 的Khrystyna Kruk回顧了過去 20 年 MEMS 市場的發展，重點介紹了不斷發展的驅動因素、最重要的 MEMS 創新以及未來將推動 MEMS 需求的領域。

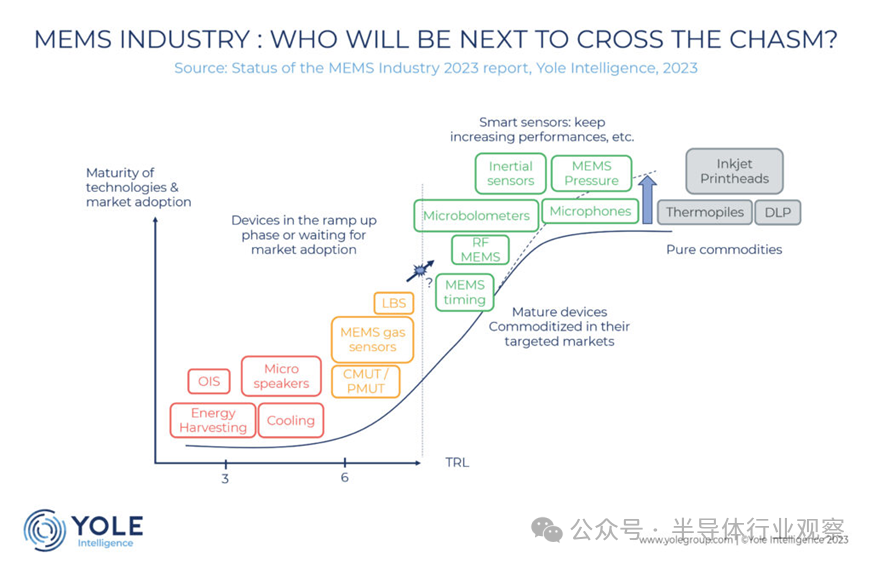

除了市場受到設備數量不斷增長和 MEMS 功能增強的推動之外，我們預計其他設備的市場采用率也會上升，這將在不久的將來刺激額外的需求。
例如，MEMS 微型揚聲器具有極小的體積，但其在低頻下的表現通常不如傳統技術。隨著微型揚聲器公司開始提高性能并取得設計成功（例如在 TWS 耳機和助聽器中），產量可能會壓低價格，從而與傳統揚聲器競爭。
此外，隨著新興系統逐漸被大規模采用，我們預計 MEMS 的應用將會更加廣泛。
例如，隨著 2030 年 AR 眼鏡的大量上市，Yole Group 預計 LBS 微投影的 MEMS 微鏡將在 microLED 變得可行之前充當權宜之計（與 LCoS 競爭）。
另一個值得注意的趨勢是從 8 英寸到 12 英寸 MEMS 制造的轉變。雖然這需要 MEMS 廠商進行大量投資，但它可以更好地與 12 英寸 CMOS 晶圓集成，并支持最佳設備性能，例如光刻和 DRIE 步驟。
雖然已經發展了幾十年，但MEMS 行業仍在不斷推出顛覆性技術和應用。要在這個行業取得成功，必須滿足市場的要求：不斷增長的總體可訪問市場、具有針對特定應用的實際附加值的技術，以及足夠的資金和支持以維持與成熟行業的激烈競爭。但隨著所有這些新參與者、技術和大趨勢的出現，MEMS 行業的未來一片光明！
MEMS 技術的成功是無可爭議的，MEMS 設備在幾乎所有市場中的應用都越來越廣泛。
隨著全球?qū)鞲泻蛿?shù)據驅動應用的需求不斷增長，過去 20 年我們對 MEMS 行業的分析表明，該行業不斷創新，甚至開辟了新的產品前景。多年來，各種市場驅動因素、接二連三的危機和生態系統變化塑造了如今價值 140 億美元的 MEMS 行業。
隨著更多先進安全功能開始融入汽車，汽車成為主要推動力。安全氣囊中使用的加速度計、ESP 系統的陀螺儀以及早期用于監測輪胎壓力的壓力傳感器是 MEMS 的首批汽車應用。
惠普的 MEMS 噴墨打印頭在當時創造了巨大的需求，在數量和銷售額方面超過了汽車：約 10 億美元，而汽車為 8 億美元。然而，21 世紀初期最具象征意義的 MEMS 設備之一是德州儀器的投影應用 DLP，創造了約 3 億美元的巨額銷售額，德州儀器與惠普一起成為早期的市場領導者。
2007 年 iPhone 的問世以及隨后智能手機的廣泛采用，導致消費領域?qū)?MEMS 的需求激增，而消費領域是當今最大的市場。自動屏幕旋轉創造了對加速度計的早期需求，而導航輔助、計步和游戲等更先進的智能手機功能的推出進一步刺激了對慣性傳感器的需求。MEMS 麥克風也開始用于智能手機 - 摩托羅拉 Razr 是首批采用者之一 - 并最終成為業內出貨量最大的 MEMS 設備之一。麥克風是 MEMS 小尺寸和低功耗如何滿足智能手機要求的完美例子。
2016 年，消費電子行業迎來了第二波浪潮，智能手表和 TWS 耳機等可穿戴設備的普及也推動了 MEMS 行業的發展。除了支持波束成形的麥克風外，慣性傳感器還用于 TWS 耳機的骨傳導傳感，從而實現完美的語音拾取和 3D 音頻功能。第二波消費浪潮以及隨后對慣性 MEMS 傳感器需求的激增，使意法半導體和博世從 TI 和 HP 等早期領導者手中奪取了市場領先地位，如今其營收超過 10 億美元（意法半導體）和近 20 億美元（博世）。
Pierre Delbos 補充道：“隨著我們等待消費市場在近期智能手機需求下降后重新煥發活力，汽車市場現在正引領 MEMS 行業的增長。汽車電氣化和自動駕駛的引入推動了汽車行業的發展，從而導致車輛完全傳感器化。”
事實上，盡管內燃機汽車的壓力傳感器使用量比電動汽車多，但我們預計其他汽車領域?qū)⒔?jīng)歷大規模轉型，并重新洗牌對 MEMS 的需求。自動駕駛汽車功能正在推動 MEMS 慣性傳感器、微鏡、磁力計等的采用。MEMS 振蕩器也越來越多地用于支持汽車行業和電信行業不斷增長的數據交換，尤其是隨著 5G 的到來。
MEMS 技術在其目標市場中已非常成熟。盡管壓力傳感器、慣性傳感器和麥克風等 MEMS 元件已經成熟，但仍在不斷出現顯著的創新，使 OEM 能夠優化成本、尺寸和性能，從而進一步推動需求。

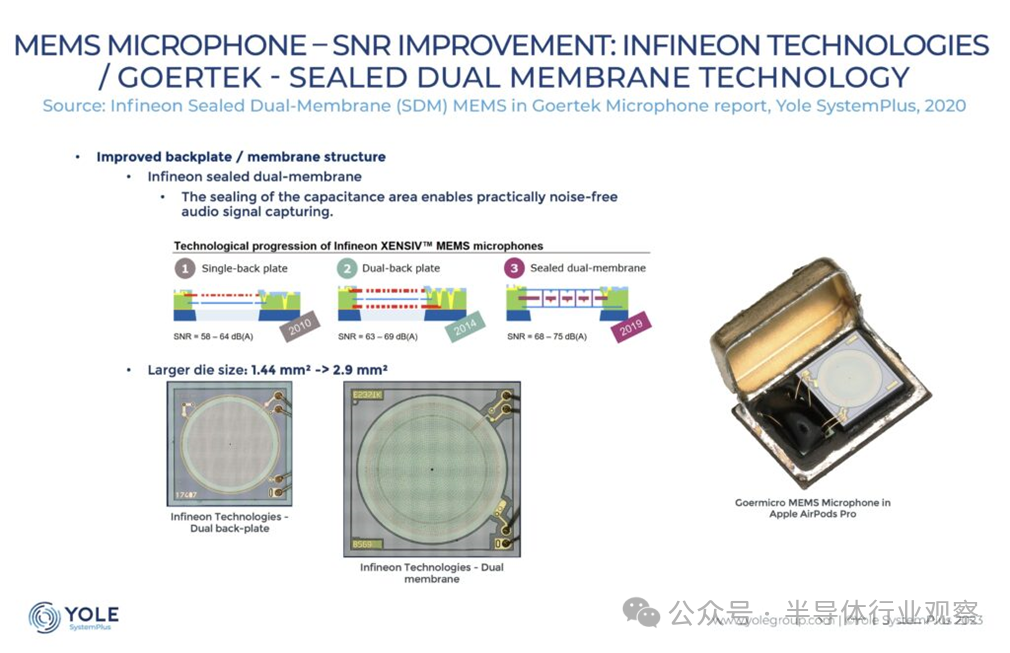

從設計和材料角度來看，MEMS 廠商正在不斷創新，以提高其設備的性能。例如，英飛凌科技在蘋果 Airpods Pro 的歌爾 MEMS 麥克風中采用了密封雙膜技術，顯著提高了 SNR 性能。
通過從單背板（2010 年）和雙背板（2014 年）設計轉向密封雙膜（2019 年）結構，可以防止水和灰塵滯留在膜和背板之間，從而實現幾乎無噪音的音頻信號捕獲（68-75dB(A)）。此外，Vesper 的 MEMS 壓電麥克風內部的單膜設計代表了一項徹底的技術轉變，提高了防水和防塵性能，在需要高堅固性和可靠性的應用中具有更好的性能。這可能解釋了為什么這家初創公司會吸引第三大MEMS 廠商高通。
但 MEMS 領導者也在集成方面進行創新。從 2015 年到 2018 年，蘋果 iPhone 中博世的壓力傳感器從 LGA 封裝改為 O 型圈防水封裝，幫助蘋果提高了耐用性。在此期間，博世將 MEMS 芯片的尺寸縮小了一半以上，從 0.8 平方毫米縮小到0.35 平方毫米，遵循了行業小型化的模式。從 2018 年到 2023 年，iPhone 壓力傳感器的占用空間相同，但封裝方式不同。例如，最新款 iPhone 中博世的 2023 BMPxxx v2 MEMS 壓力傳感器芯片使用粘合劑粘在 ASIC 芯片上，然后將其粘在陶瓷基板上，并通過引線鍵合進行電氣連接。之前的版本使用倒裝芯片鍵合將 ASIC 集成在封裝內。

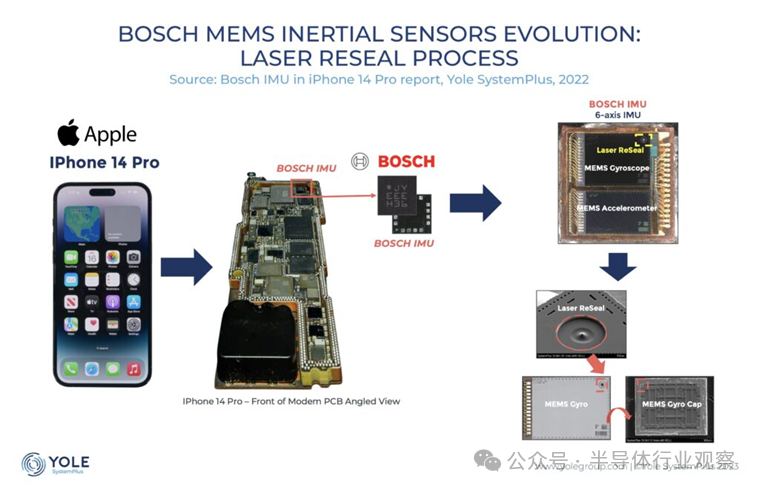

博世甚至推出了一項新的制造技術！其新的激光重新密封工藝顯著降低了壓力變化，從而最大限度地提高了 iPhone 14 Pro 內慣性傳感器的性能。雖然該工藝比以前的工藝貴三倍，但它允許將 MEMS 陀螺儀和加速度計集成到同一個芯片上，從而進一步縮小傳感器體積，更好地控制腔內真空度。
